Name: GEC GEG GEK GEH Mekanik Mafsallı Mafsal Çubuğu Rulmanları Sonlandırıyor
Brand: OEM

GEC GEG GEK GEH Mekanik Mafsallı Mafsal Çubuğu Rulmanları Sonlandırıyor

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	ISO 16949

Ödeme & teslimat koşulları:

Min sipariş miktarı:	tartışılabilir
Fiyat:	Negotiation
Ambalaj bilgileri:	Ahşap sandık standart ihracat paket
Teslim süresi:	10-15 iş günü
Ödeme koşulları:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini:	1000000 Adet / Aylık

Şimdi başvurun

Detaylı ürün tanımı

ad:	Rod End Mafsal Yatağı	Malzeme:	Taşıyıcı Çelik, Paslanmaz Çelik, Bronz
Dizi:	GE, GEC, GEG, GEEW, GEK, GEH Serileri	Hassasiyet Derecesi:	ABEC-1 / P0, ABEC-3 / P6, ABEC-5 / P5, ABEC-7 / P4
kafes:	Çelik, pirinç, naylon	Boşluk:	C0, C1, C2, C3, C4, C5 vb.
Titreşim:	V1, V2, V3
Vurgulamak:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

GEC GEG GEEW GEK GEH Mekanik Mafsallı Mafsal Çubuğu Rulmanları Sonlandırıyor

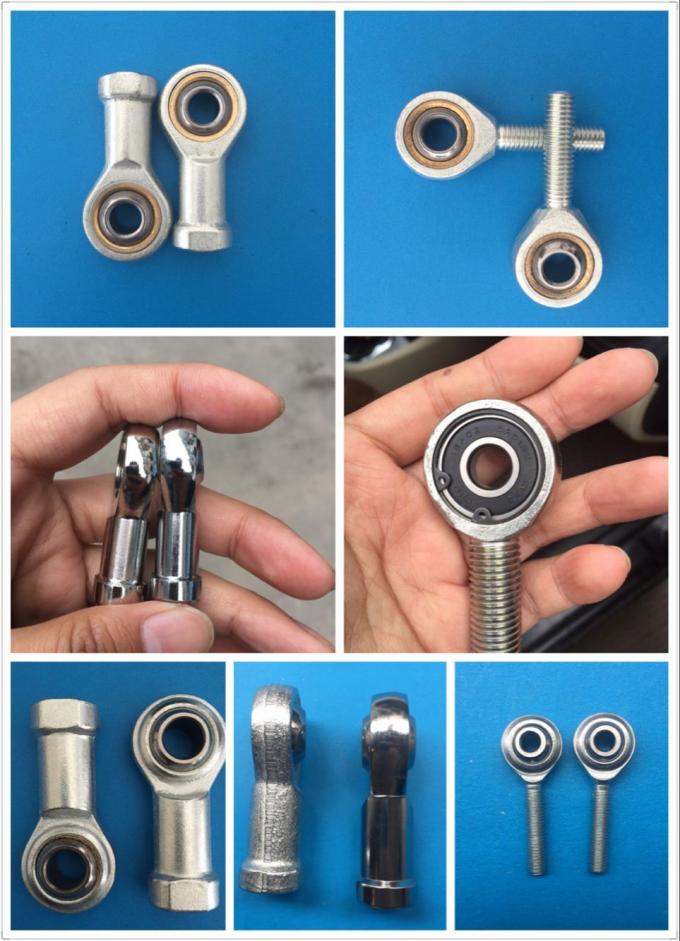

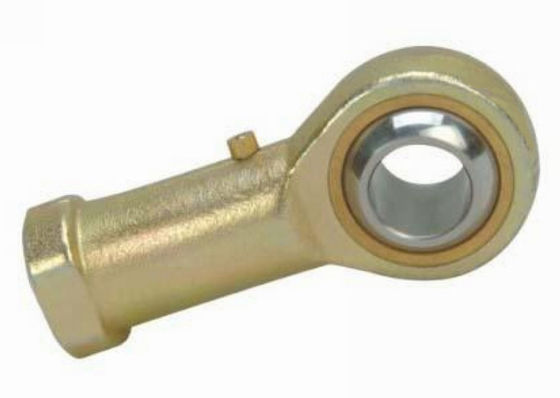

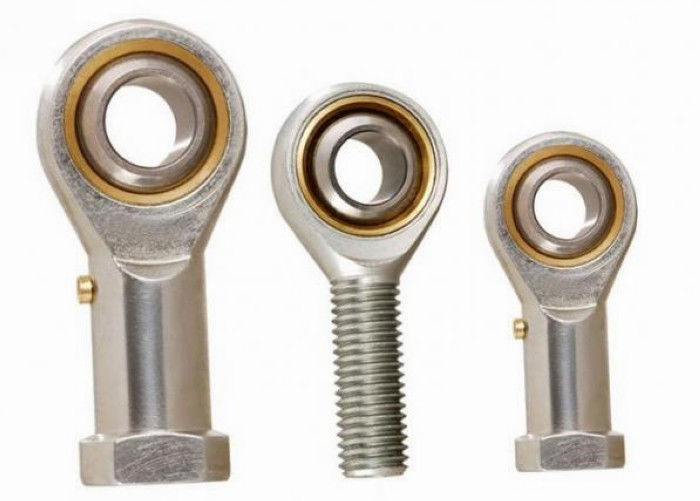

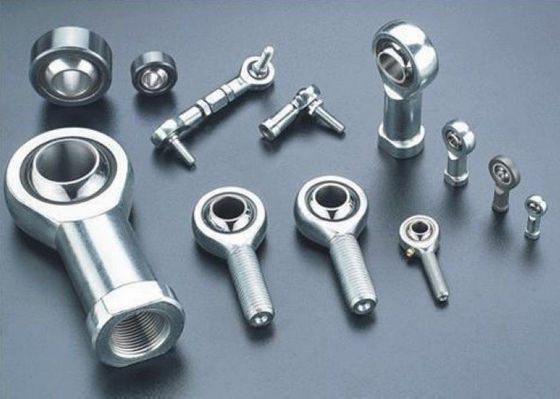

Çubuk Biter mekanik eklemli bir eklemdir.Bu tür bağlantılar, kontrol çubuklarının, direksiyon bağlantılarının, bağlantı çubuklarının uçlarında veya hassas bir eklem bağlantısının gerekli olduğu herhangi bir yerde ve bir çatal uç (takılı şaft ile ikinci bileşen arasında mükemmel 90 derecelik hizalama gerektiren) uygun olmadığında kullanılır.Bir cıvatanın veya başka bir bağlantı donanımının geçebileceği bir açıklığı olan bir bilye, dişli bir şaft takılı dairesel bir kasaya bastırılır.Dişli kısım erkek veya dişi olabilir.Hemi bağlantısının avantajı, bilyeli ek parçanın, içinden geçen çubuk veya cıvatanın sınırlı bir dereceye kadar (90 dereceden farklı bir açı) yanlış hizalanmasına izin vermesidir.İki hemi eklemde sonlandırılan bir bağlantı, gerilimle kullanıldığında ekli şaftlarının (yani 180 derece dışında) yanlış hizalanmasına izin verir.Sıkıştırmada kullanıldıklarında, geçiş çubukları, bilyenin yanlış hizalama aralığının en uç uçlarına zorlanır ve bu da bağlantıyı eğik bir açıyla kapatır.

Çubuk uçları için toleranslar

1> GIR… DO, GAR..DO, GIR… UK, GAR… UK, GIR..UK-2RS, GAR… UK-2RS ve GIHR… DO'nun △ dmp ve △ Bs'lerinin toleransı,
GIHR-K… DO, GIHO-K… DO, GK… DO, GF… DO, GIR..UK-2RS, GAR… UK-2RS radyal mafsal rulmanlar ile aynıdır
GE ... E, GE ... ES, GE… UK, GE… UK-2RS.
2> GIHN-K… LO, GF… LO’nun △ dmp ve △ B'leri, GE… LO radyal mafsal rulmanlar ile aynıdır.
3> SIBP ... S, SABP ... S, SIZP ... S, SAZP ... S, SAZJ ...- ve SAZJ ... 'nin △ dmp ve △ B'leri radyal küresel düzlükle aynıdır rulmanlar GEBK ... S.
4> CHS ..., COS… Serisi

d mm		△ dmp um		△ Bs um
bitmiş	dahil.	max	min	max	min
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> Merkez yükseklik sapması

d mm		△ hs mm		△ h1s mm
bitmiş	dahil.	max	min	max	min
-	6	0.8	-1.2	0.65	-1.05
6	20	0.8	-1.2	0.8	-1.2
20	30	1	-1.7	1	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

d mm		Grup normal um
bitmiş	dahil.	min	max
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… UK, GAR… UK, GIR ... UK-2RS, GAR… UK-2RS

Seriler GIR… UK, GAR… UK, GIR ... UK-2RS, GAR… UK-2RS

d mm		Grup normal um
bitmiş	dahil.	min	max
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ ..., SAZJ ...

Seriler SIZJ ..., SAZJ ...

d mm		Grup normal um
bitmiş	dahil.	min	max
-	8	10	30
8	14	15	60
14	20	40	80

Çubuk uçlarına uyar

AAA> Şaft uyuyor

Çalışma koşulları	Hata payı
Belirsiz yüklerle	n6, s6
Normsa koşulları	h6, h7

BBB> ileti dizisi

Erkek diş	Dişi dişli
6 g	6 sa
UNF-2A	UNF-2B

CCC> mil çapı toleransları

şaft çapı mm		mil çapı toleransları um
şaft çapı mm		h6		H7		n6		s6
bitmiş	dahil.	Yüksek	düşük	Yüksek	düşük	Yüksek	düşük	Yüksek	düşük
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
