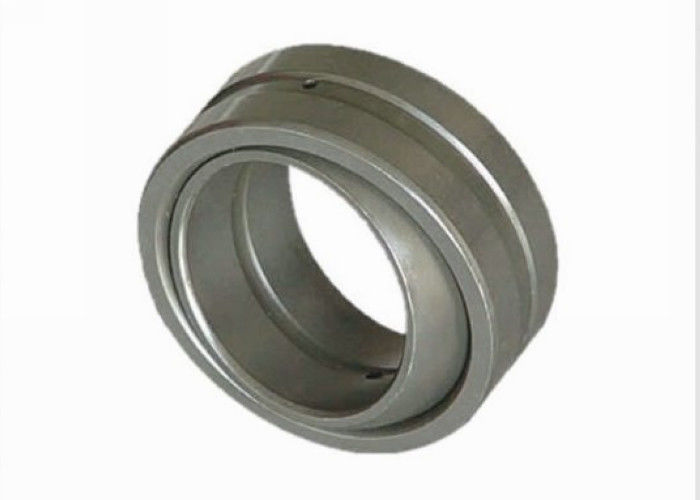

GE17ES Hidrolik Mühendisliği İçin Radyal Küresel Kayar Yatak

GE17ES Radial Spherical Sliding Bearing For Hydraulic Engineering

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	ISO 16949

Ödeme & teslimat koşulları:

Min sipariş miktarı:	tartışılabilir
Fiyat:	Negotiation
Ambalaj bilgileri:	Ahşap sandık standart ihracat paket
Teslim süresi:	10-15 iş günü
Ödeme koşulları:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini:	1000000 Adet / Aylık

Şimdi başvurun

Detaylı ürün tanımı

ad:	Radyal Küresel Düz Rulmanlar	Temel dinamik yük derecelendirmesi, radyal:	21300 N
Temel statik yük oranı, radyal:	106000 K	kitle:	0,039 kg
boyutlar:	120 * 180 * 85mm	Malzeme:	Krom çelik
Uygulama:	Hidrolik Mühendisliği, Metal Şekillendirme Tezgahları, Mühendislik Makineleri
Vurgulamak:	Chrome Steel Spherical Sliding Bearing , GE17ES Spherical Sliding Bearing , Radial Spherical Sliding Bearing

Minyatür Radyal Küresel Kaymalı Yatak Boşluğu Kızaklı Tip GE17ES

Name: GE17ES Hidrolik Mühendisliği İçin Radyal Küresel Kayar Yatak
Brand: OEM

Açıklama

Küresel Kaymalı Yatak, özel yapıya sahip bir çeşit yivli yataktır.Yapısı, esas olarak iç yarışın dış izini ve dış yarışın iç izini oluşturan makaralı rulmandan daha kolaydır, daha büyük yük taşıyabilir ve farklı stil yapısına göre radyal yük, eksen yükü veya birleşik yük taşıyabilir. .Mafsal yatağı genellikle düşük hızda dalgalı harekette kullanılır, kayan yüzey küresel olduğundan dolayı, eğim hareketini de bir açı aralığında yapabilir.

Teknik Özellikler

Küresel kaymalı yataklar GE17ES
bakım gerektiren, DIN ISO 12240-1'e göre
d	17 mm	Tolerans: 0 / -0,008
D	30 mm	Tolerans: 0 / -0,009
B	14 mm	Tolerans: 0 / -0,12
	0,04 - 0,082 mm	Radyal iç boşluk
		CN
		C2 ve C3 gruplarında da mevcuttur
C	10 mm	Tolerans: 0 / -0,24
Da min	24 mm
da max	20,7 mm
dK	25 mm	Küresel iç halka yüzeyinde yağlama oluğu yok
r1s dk	0,3 mm	Pah boyutu
r2s dk	0,3 mm	Pah boyutu
α	10 °
m	0,039 kg	kitle
Cr	21300 N	Temel dinamik yük derecelendirmesi, radyal
C0r	106000 K	Temel statik yük oranı, radyal

Rulman Hayır.	ağırlık	Boyut (mm)			Temel Yük
	g	d	D	B	C Kgf	Co Kgf
GE 10ES	12	10	19	6	210	5760
GE 12ES	17	12	22	7	300	7560
GE 15ES	32	15	26	9	480	11900
GE 17ES	49	17	30	10	600	15.000
GE 20ES	65	20	35	12	840	20900
GE 25ES	115	25	42	16	1360	34100
GE 30ES	160	30	47	18	1760	44.000
GE 35ES	258	35	55	20	2260	56400
GE 40ES	315	40	62	22	2300	70000
GE 45ES	413	45	68	25	3600	90000
GE 50ES	560	50	75	28	4400	111000
GE 60ES	1100	60	90	36	6910	173000
GE 70ES	1540	70	105	40	8830	221000
GE 80ES	2290	80	120	45	11300	284000
GE 90ES	2840	90	130	50	13800	345000
GE 100ES	4430	100	150	55	17200	429000
GE 110ES	4940	110	160	55	18500	462000
GE 120ES	8120	120	180	70	26900	672000
GE 140ES	11300	140	210	70	30200	756000
GE 160ES	14400	160	230	80	38400	960000
GE 180ES	18900	180	260	80	43200	1080000
GE 200ES	28100	200	290	100	60000	1500000
GE 220ES	36100	220	320	100	66.000	1650000
GE 240ES	40400	240	340	100	72.000	1800000

Uygulamalar

Başvuru Şirketi	Distribütörler, Perakendeciler, Son kullanıcılar
Uygulama Yerleri	Ortak rulmanlar, hidrolik mühendisliği, metal şekillendirme tezgahları, mühendislik makineleri, otomasyon ekipmanları, otomobil amortisörleri, su koruma makineleri endüstrisinde yaygın olarak kullanılmaktadır.
