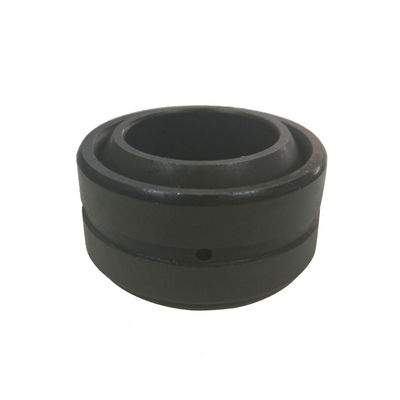

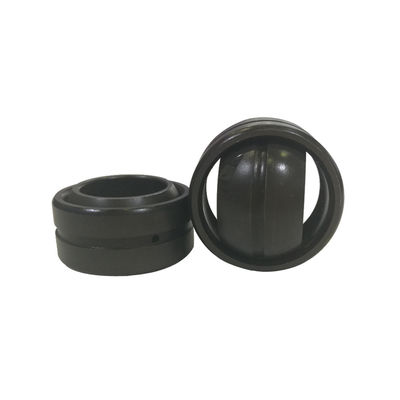

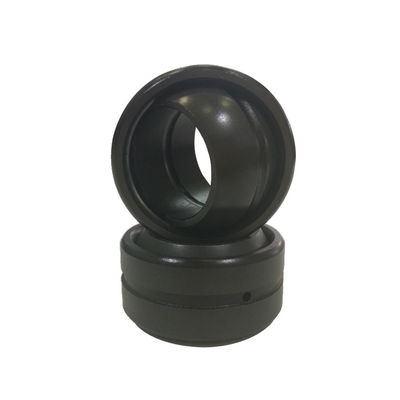

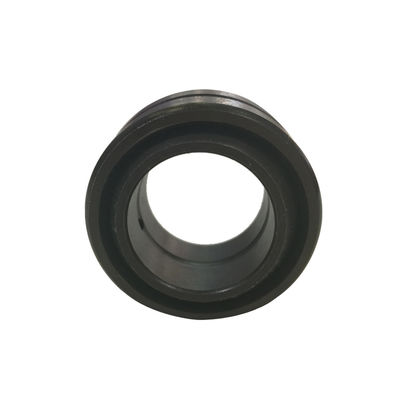

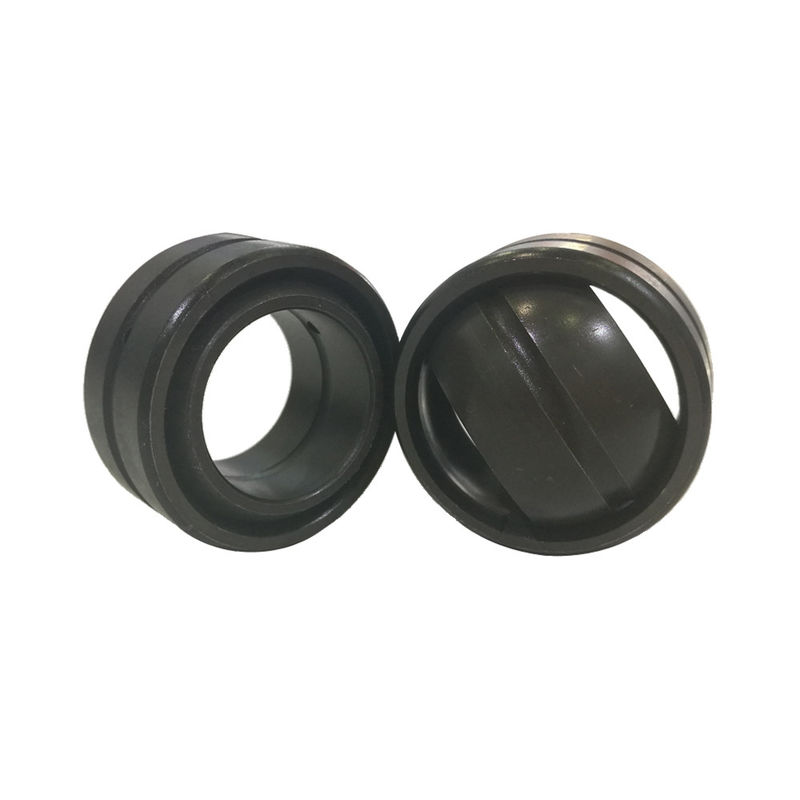

Kendinden Hizalamalı Krom Çelik GE Serisi Küresel Düz Rulmanlar

Kendinden Hizalamalı Krom Çelik GE Küresel Düz Rulmanlar

Yüksek Dönme Hızı
Küresel yüzeyli kayar yataktır.
Esas olarak bir dış küresel yüzeye sahip bir iç halkadan ve bir iç küresel yüzeye sahip bir dış halkadan oluşur.

düşük Gürültü
Radyal yükü, eksenel yükü veya hem radyal hem de eksenel kuvvetlerden gelen bir kombine yükü taşıyabilir.

Uzun Hizmet Ömrü
Büyük yük kapasitesi, güçlü darbe direnci, korozyon direnci, aşınmaya dayanıklı, kendinden hizalama. İyi yağlama, kurulum sırasında yer değiştirse bile düzgün çalışabilir.

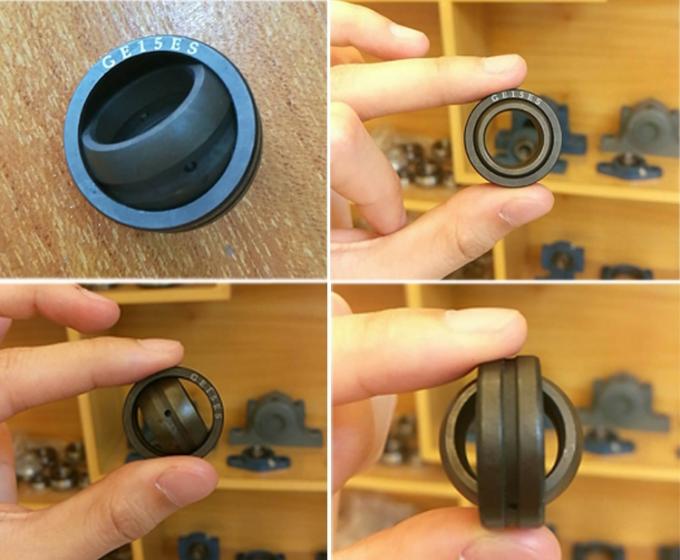

• GE..ES (-2RS) GE Serisi Oynak Kaymalı Rulmanın Ayrıntılı Boyutu

• Tanım:

Radyal küresel kaymalı yataklar, küresel dışbükey dış yüzeye sahip bir iç bileziğe ve buna karşılık gelen küresel ancak içbükey iç yüzeye sahip bir dış halkaya sahiptir.Tasarımları, onları şaft ve mahfaza arasındaki hizalama hareketlerinin barındırılması gereken veya nispeten yavaş kayma hızlarında salınım veya tekrarlayan eğme veya döndürme hareketlerine izin verilmesi gereken yatak düzenlemeleri için özellikle uygun kılar.FSZ radyal küresel kaymalı yataklar, farklı kayar temas yüzeyi kombinasyonlarıyla mevcuttur.İç ve dış bileziğin kayma yüzeyleri farklı malzemelerden yapılmıştır.İki ana grup vardır: bakım gerektiren küresel kaymalı yataklar (çelik üzerine çelik) ve bakım gerektirmeyen küresel kaymalı yataklar.

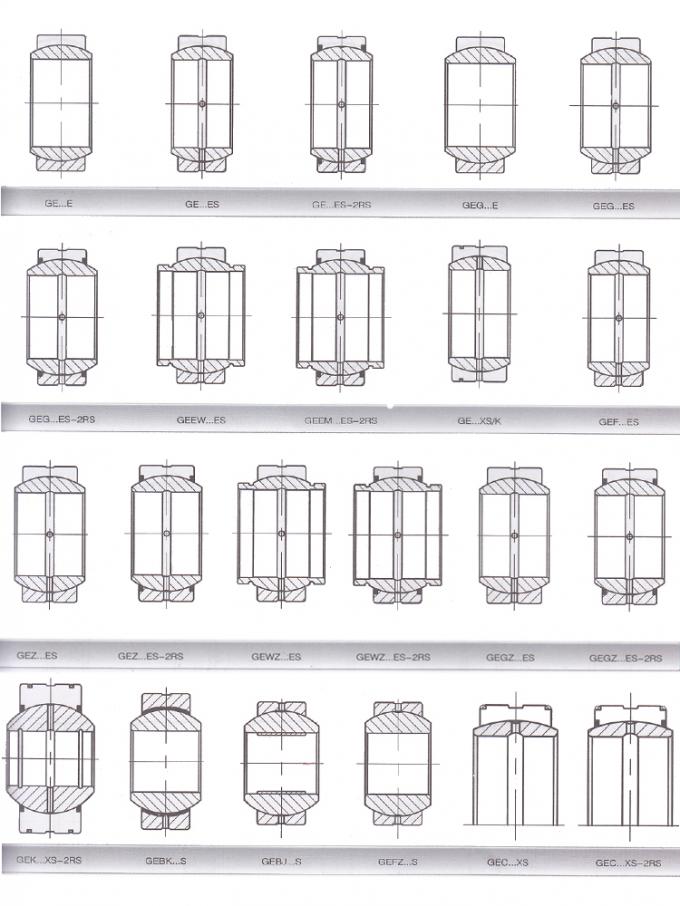

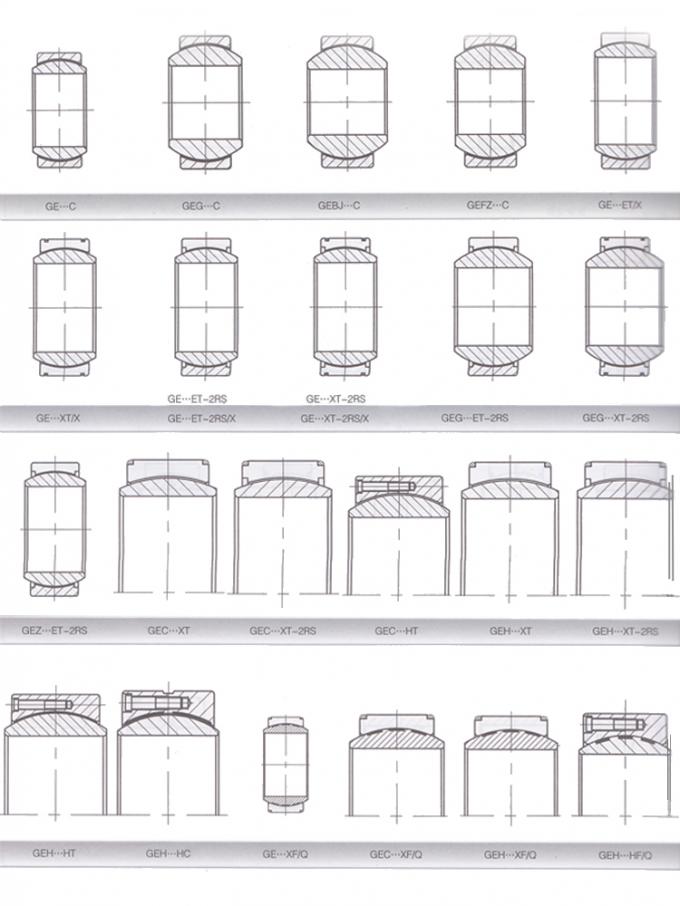

• Küresel Düz Yatak Çeşitleri

1. Bakım gerektiren küresel kaymalı yataklar (çelik üzeri çelik): Her iki bilezikte de sertleştirilmiş kayar temas yüzeyine sahiptir.Yüzeyler molibden disülfür ile işlenir ve fosfatlanır.Aşınma direnci ve aşınma-korozyon özelliklerine sahiptir.Bu kayar temas yüzeyi kombinasyonuna sahip rulmanlar, düzenli olarak yeniden yağlama gerektirir.Kayar temas yüzeylerinin yüksek mukavemeti, bu rulmanları özellikle değişen yöndeki ağır yüklerin, şok yüklerin veya ağır statik yüklerin barındırılması gereken rulman düzenlemeleri için uygun hale getirir.

2. Bakım gerektirmeyen küresel kaymalı yataklar: Üç gruba sahiptir: çelik-PTFE kompozit malzeme, çelik-PTFE kumaş ve çelik-bakır alaşım.Çelik-PTFE kumaşlı küresel kaymalı yatakların dinamik yük destek kapasitesi, çelik-PTFE kompozit malzemeden daha yüksektir.Çok düşük sürtünmeye sahiptirler ve bakım gerektirmeden çalıştırılabilirler.Bakım gerektirmeden uzun rulman ömürlerinin gerekli olduğu veya yetersiz yağlama veya yağlama olmaması gibi çalışma koşullarının çelik üzeri çelik rulmanların kullanımını tavsiye edilmez hale getirdiği uygulamalar için kullanılırlar.

• Tasarım Özellikleri:

Büyük yük kapasitesi

Güçlü darbe direnci

korozyon direnci

Aşınma kanıtı

Kendinden hizalama

İyi yağlama

Kurulum sırasında yerinden çıksa bile düzgün çalışabilir

• İzin Verilen Çalışma Sıcaklığı Aralığı:

-50 ℃ ~ + 150 ℃: FSZ çelik-çelik, çelik-PTFE kompozit malzeme ve çelik-PTFE kumaş radyal küresel kaymalı yataklar.

-30 ℃ ~ + 130 ℃: Contalı FSZ küresel düz kuş tüyü

Daha yüksek sıcaklıkta yük taşıma kapasitesi azalacaktır.

• Servis Ömrü:

Karışık veya kuru sürtünme koşulları altında çalıştırılan bir küresel kaymalı yatağın hizmet ömrü, kayan yüzeylerin gittikçe artan aşınması, kayan malzemenin plastik deformasyonu veya kayma yüzeyinin yorulması nedeniyle yatak açıklığındaki artış veya yatak sürtünmesi ile belirlenir.Uygulamaya bağlı olarak, izin verilen aşınma veya izin verilen sürtünme artışı farklı olacaktır.Bu, aynı çalıştırma koşulları altında pratikte elde edilebilecek hizmet ömrünün farklı olacağı anlamına gelir.

Küresel bir kaymalı yatağın hizmet ömrü, salınımlı hareketlerin sayısı veya yatak boşluğunda belirli bir artışa veya belirli bir sürtünme artışına ulaşılmadan önce yatağın hizmet vereceği çalışma saatlerinin sayısıdır.

Etkili hizmet ömrü, gerçek çalışma koşulları altında belirli bir küresel kaymalı yatak tarafından elde edilecek olan ömürdür.Yükün büyüklüğüne ve türüne göre belirlenir, ayrıca kirlenme, korozyon, yüksek frekanslı yük ve hareket döngüleri, şok vb. Gibi diğer birkaç faktör tarafından belirlenir. Bu faktörlerden bazılarının belirlenmesi imkansızdır veya ancak zorlukla belirlenebilir. .

• Montaj

Montajı kolaylaştırmak için pimlerin veya şaftların uçları ve mahfaza deliklerinin kenarları 10 ila 20 ° 'lik bir kurşun yivine sahip olmalıdır.Yataklar daha kolay bir şekilde yerine itilebilir ve yatağın eğrilmesinden dolayı eşleşen yüzeylerde çok az hasar riski vardır.

Kırık veya iki parçalı dış bileziğe sahip küresel kaymalı yatakları monte ederken, mafsalın ana yük yönüne 90 ° konumlandırılması önemlidir, aksi takdirde özellikle ağır yükler altında servis ömrü kısalacaktır.

• Yağlama:

Çelik üzeri çelik tipinde bakım gerektiren küresel kaymalı yataklar için yağlamanın amacı öncelikle aşınmayı azaltmak, sürtünmeyi azaltmak ve sürtünmeyi önlemektir.Gres ayrıca yatakları korozyona karşı korumaya da yarar.Yatağın çalışması sırasında yeniden yağlanma sıklığı hizmet ömrünü önemli ölçüde uzatacaktır.

Çelik-PTFE kumaş küresel kaymalı yataklar için, kumaştan iç bileziğin karşıt çelik yüzeyine bir PTFE transferi vardır.Kayar temas yüzeylerinin herhangi bir şekilde yağlanması bu aktarımı bozacak ve yatak ömrünü kısaltacaktır.Bu nedenle, bu yatakların yağlanması tavsiye edilmez.

Çelik üzeri PTFE kompozit malzemeden küresel kaymalı yataklar için kural olarak yağlanmamalıdır.Çalışma koşulları, gelişmiş sızdırmazlık ve korozyona karşı korumanın gerekli olduğu türden olduğunda.Yatağın veya yatağı çevreleyen boşluğun lityum bazlı gres ile doldurulması tavsiye edilir.
