Name: Darbe Dayanımı Açısal Temaslı Küresel Düz Rulmanlar
Brand: OEM

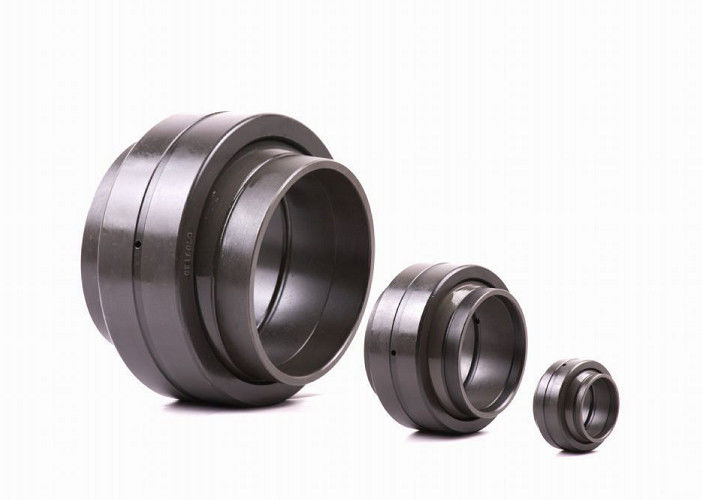

Darbe Dayanımı Açısal Temaslı Küresel Düz Rulmanlar

Impact Resistance Angular Contact Spherical Plain Bearings

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	ISO 16949

Ödeme & teslimat koşulları:

Min sipariş miktarı:	tartışılabilir
Fiyat:	Negotiation
Ambalaj bilgileri:	Ahşap sandık standart ihracat paket
Teslim süresi:	10-15 iş günü
Ödeme koşulları:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini:	1000000 Adet / Aylık

Şimdi başvurun

Detaylı ürün tanımı

Yüzük malzemesi:	Krom çelik-GCr15, yüksek Karbonlu çelik-GCR11, Paslanmaz çelik-440C, 304316	Türleri:	Radyal, Eğik Temaslı, Eksenel Küresel Rulmanlar
Kafes Malzemesi:	Çelik, pirinç, naylon	Precsion:	P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 vb.
Boşluk:	C0, C1, C2, C3, C4, C5	Hizmetler:	OEM, ODM, OBM Hizmetleri
Vurgulamak:	Impact Resistance Spherical Plain Bearings , OEM Spherical Plain Bearings , Angular Contact Spherical Plain Bearings

Radyal / Açısal Temaslı Küresel Düz Yataklar Darbe Dayanımı

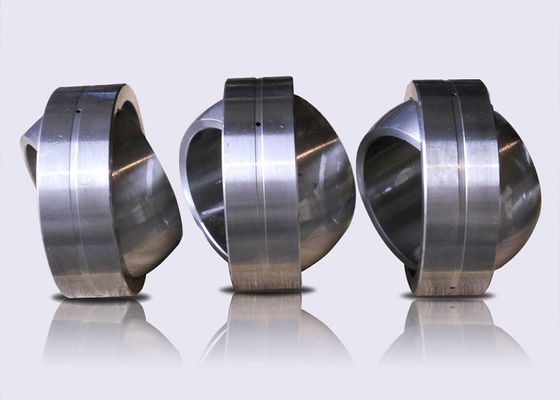

Küresel Düz Rulmanlar

1. Küresel düz burçlar olarak da adlandırılan küresel kaymalı yataklar, esas olarak dönme hareketi, eğim hareketi ve düşük hızda salınım hareketi ile birlikte farklı makinelerde kullanılır.Örneğin, hidrolik silindirlerde, dövme presinde, mühendislik makinelerinde, otomatik ekipmanlarda, araba amortisörlerinde ve su koruma makinelerinde vb. Bulunabilirler.

2. Bu ürün, büyük bir yük taşıma kapasitesi ve darbeye dayanıklılık özelliğine sahiptir.Genellikle özel bir teknikle tedavi edilir.Yüzeyi hem galvanizleme hem de fosfatlama sürecinden geçmiştir.Bu nedenle ürünümüz ultra güçlü korozyon direnci sağlar.Kendinden yağlama özelliği, küresel düz burcun yerinden çıkması durumunda normal şekilde çalışmasını sağlar.

3. Küresel kaymalı yatak, küresel yüzeylere sahip iç ve dış halkalara sahiptir.Büyük bir yükü destekleyebilir.Bu kendinden yağlamalı yatak, esas olarak radyal tip, açısal temas tipi ve çubuk ucu tipi olmak üzere ikiye ayrılır.Çeşitli uygulamalara göre farklı şekillerde oluşturulabilir.

Model Seçimi

Hayır.	Ürün adı	Delik Çapı (mm)	Ürün Tipleri
1	Radyal Küresel Düz Yatak	4-150	GE ... E	GE ... ES	GE ... ES-2RS	GEEW ... ES-2RS
			GE ... ESN	GE ... XS / K	GE ... XT	GE ... ET / X
2	Açısal Temaslı Küresel Düz Yatak	25-200	GAC ... S	GAC ... T
3	Çubuk Uçları ve Küresel Düz Yatak	5-80	SI ... E	SA ... E	GE ... E	SI ... ES
			SA ... ES	SIB ... S	SAB ... S

Açısal temaslı küresel kaymalı yataklar için toleranslar

iç bilezik ve yatak genişliği

D mm		dmp um		Vdp um	Vdmp um	Bs um		Ts um
bitmiş	dahil.	max	min	max	max	max	min	max	min
-	50	0	-12	12	9	0	-2740	+250	-400
50	80	0	-15	15	11	0	-300	+250	-500
80	120	0	-20	20	15	0	-400	+250	-600
12	180	0	-25	25	19	0	-500	+350	-700
180	200	0	-30	30	23	0	-600	+350	-800

dış halka

D mm		dmp um		Vdp um	Vdmp um	Cs um
bitmiş	dahil.	max	min	max	max	max	min
-	50	0	-14	14	11	0	-240
50	80	0	-16	16	12	0	-300
80	120	0	-18	18	14	0	-400
120	150	0	-20	20	15	0	-500
150	180	0	-25	25

Türler

(1) GE ... E Tipi: Her dış halkada tek, yağ deposu yok.Her iki yönde radyal yük ve daha küçük eksenel yük taşıyabilir.
(2) GE ... ES tipi: tek yarıklı dış bilezik, yağ tankı vardır.Her iki yönde radyal yük ve daha küçük eksenel yük taşıyabilir.
(3) GE ... ES-2RS tipi, GEEW ... ES-2RS tipi: tek yarıklı dış bilezik, yağ deposu, halkalı yanlar vardır.Her iki yönde radyal yük ve daha küçük eksenel yük taşıyabilir.
(4) GE ... ESN tipi: tek yarıklı dış bilezik, GE ... XSN tipi: çift yarıklı dış bilezik (ayrık dış bilezik), yağlama yağı deposu, dış bilezik yivi.Her iki yönde radyal yük ve daha küçük eksenel yük taşıyabilir.Bununla birlikte, segman eksenel yükünü taşıma, eksenel yüke dayanma yeteneği azalmıştır.
(5) GE ... HS tipi: Yağ depolu iç bilezik, çift yarım dış bilezik, aşınmış boşluk ayarlanabilir.Her iki yönde radyal yük ve daha küçük eksenel yük taşıyabilir.
(6) GE ... DE1 tipi: sertleştirilmiş rulman çeliğinden iç halka, rulman çeliğinin dış halkası.İç ekstrüzyonu yağlama oluğu ve deliği ile monte ederken.İç çapı 15 mm'den az, yağlama oluğu ve deliği yok.Her iki yönde radyal yük ve daha küçük eksenel yük taşıyabilir.
(7) GE ... DEM1 tipi: sertleştirilmiş rulman çeliğinden iç halka, rulman çeliğinin dış halkası.Ekstrüde iç yatağı yatağa monte ederken, yatak oluğunun dış tarafındaki basınç eksenel olarak sabitlenir.Her iki yönde radyal yük ve daha küçük eksenel yük taşıyabilir.
(8) GE ... DS tipi: dış bilezik bağlantı oluğu ve yağlama oluğu.Sadece büyük boyutlu rulmanlar.Herhangi bir yönde eksenel yükte daha küçük ve radyal yük taşıyabilir (montaj oluğu tarafı eksenel yükü kaldıramaz)

RULMAN NO.		BOYUTLAR							Yük Puanları		Ağırlık
GENİŞ SERİ		d	D	B	C	r1	r2	bir °	Dinamik	İstatistik	KİLOGRAM
GEG4C	GE4FW	4	14	7	4	0.3	0.3	20	3.6	9.1	0.005
GEG5C	GE5FW	5	16	9	5	0.3	0.3	21	5.8	14	0.007
GEG6C	GE6FW	6	16	9	5	0.3	0.3	21	5.8	14	0.008
GEG8C	GE8FW	8	19	11	6	0.3	0.3	21	8.6	21	0.014
GEG10C	GE10FW	10	22	12	7	0.3	0.3	18	11	28	0.021
GEG12E	GE12FW	12	26	15	9	0.3	0.3	18	18	45	0.033
GEG15C	GE15FW	15	30	16	10	0.3	0.3	16	22	56	0.049
GEG17C	GE17FW	17	35	20	12	0.3	0.3	19	31	78	0.083
GEG20ES	GE20FW	20	42	25	16	0.3	0.3	17	51	127	0.153
GEG25C	GE25FW	25	47	28	18	0.6	0.6	17	65	166	0.203
GEG30C	GE30FW	30	55	32	20	0.6	0.6	17	83	212	0.304
